SHYL-ZF18 直驱型风力并网发电动态模拟实验设备

SHYL-ZF18 直驱型风力并网发电动态模拟实验设备

实验设备

系统主要由监控设备、风轮模拟拖动设备以及永磁同步电机并网发电设备三部分组成,主要软硬件如表2所示。机组额定功率取5.5kW,这个功率等级基本可以模拟风力发电机系统的真实情况,具备较好的显示效果,但又不会对电网有太大的冲击,对进行实验的学生来讲也较为安全;另外5.5kW的电机产品在重量、大小等方面都较为合适,电力电子器件的选型较容易。

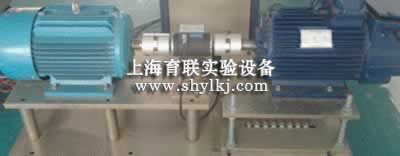

发电实验台

监控设备

监控设备主要由PC机和PLC组成。PLC主要功能是采集实验平台各组成单元的各项数据(如电机的电压、电流和转速等,电力电子并网接口的电压、电流等)、启停并向变频器发出转速指令、向电力电子并网接口电路的DSP控制卡发出启停和并网指令、修改实验平台参数等,监视整个系统的工况。PC机的主要功能是将PLC采集到的数据存储以及以可视化的方式显示出来,便于直观了解系统的工况,另外用户还可以通过图形化的使用界面操作整个实验平台,比如启动风轮模拟拖动设备带动永磁同步发电机按某一转速转动、启动电力电子接口电力实现系统的并网和脱网等。

友情提示:

一、⑴确认 风力并网发电动态模拟实验设备,风力并网发电实验台 的型号;⑵风力并网发电动态模拟实验设备,风力并网发电实验台的规格;⑶风力并网发电动态模拟实验设备,风力并网发电实验台的参数配置。

二、如已选定上海育联实验设备制造有限公司的风力并网发电动态模拟实验设备,风力并网发电实验台的型号,请按型号直接向我司销售部订购。

三、如需了解更多信息,请致电:021-62987919 ,我们将由专业技术人员为您提供有关的技术问题。

四、感谢您访问我们的网站【https://www.shylkj.com/】,我们一定会全力为您提供优质和详尽的服务。
