电子线路实验箱,微机原理实验箱,电子实验箱

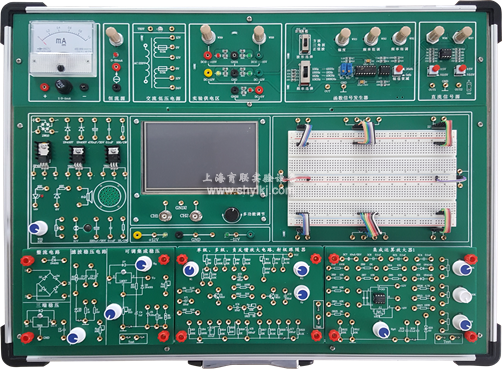

SHYL-A7H增强型电子线路综合实验箱

电子线路实验箱,微机原理实验箱,电子实验箱概述:

电子线路综合实验箱、电子线路实验箱,微机原理实验箱,电子实验箱由全铝木合金箱体、高性能线性电源和实验电路板等组成。其中实验电路既可以采用固定功能模块方式,也可以自行搭建实验电路,电路原理和元器件符号清晰,实验用元器件全部焊装在线路板的反面,而且有亚克力板保护,安全可靠,不易损坏。本实验箱适用于本专院校所有电类和非电类专业《模拟电子技术》、《电子线路》等课程的实验教学。

一、电子线路实验箱,微机原理实验箱,电子实验箱技术指标

1、实验箱工作电源

输入:AC220V±10%,50HZ。

输出:(1)DCV±12V/1A;

★(2)DCV0V~±15V/0.5A;

(3)DCV+5V/1A,以上各路均带短路保护功能。

★(4)ACV0V、12V、24V和带中心抽头双路12V/0.2A。

2、信号源

1)直流信号源:双路-5V~+5V,-0.5V~+0.5V连续可调。

2)函数发生器

输出波形:方波、三角波、正弦波

幅值:正弦波:0~10V(10V为峰—峰值,且正负对称)

三角波:0~14V(14V为峰—峰值,且正负对称)

方波:0~14V(14V为峰—峰值,且正负对称)

频率范围:分四档10HZ~100HZ、100HZ~1KHZ、1KHZ~10KHZ、10KHZ~100KHZ。

自行设计实验电路区

学生可以进行创新性练习,以提高学生的思维能力和动手能力。

★1)万用板实验区:配置台湾产IC102面包板组件2组(2宽3窄),同时设计有专用连接线,供面包板和实验主板的连接。

分立元件模块:①1个桥堆2W10、可控硅2P4M1个、单结晶体管BT331个、三端稳压管7812和7912各1个、12V指示灯1个、8欧姆喇叭1个,另设计有阻容件自由接插区10个;

另设计有分立元件独立模块,含各种固定值(10Ω~1MΩ)的电阻近40只;②各种固定值的电容近30只和各种固定值的电感12个;2个IN4148、2DW231/2CW534稳压管各1个;三极管9014/8050/8550各2个,0.5W电位器1K/47K/100K/各1个。

4)实验区留有固定线路实验模块接入区,设计实验模块尺寸146×98mm。

4、固定线路实验模块

1)半波、全波、桥式整流和滤波电路以及集成三端稳压电路。

2)单管、双管放大电路、射极跟随器、负反馈放大电路实验板。

3)功率放大集成电路和互补对称功率放大电路,内有喇叭。

4)2组运算放大器电路(含正弦波振荡器)。

5)差动放大电路和串联稳压电路

戴维南定理和诺顿定理验证模块(电路分析模块选配)。

叠加定理和互易定理验证模块(电路分析模块选配)。

基尔霍夫定律的验证模块(电路分析模块选配)。

一阶和二阶动态电路和串、并联谐振电路模块(电路分析模块选配)。

★5、嵌入式测量仪器

1)双踪数字存储示波器:带宽1MHz,**采样率10Mps,**采样存储深度8K,模拟通道标准输入阻抗1MΩ,**模拟通道输入电压±30V(X1探头),模拟通道输入耦合方式:AC/DC,模拟通道输入灵敏度量程:20mv/Div~10V/Div(1-2-5步进),可设置自适应垂直量程模式,水平扫描时基量程:1uS/Div~2S/Div(1-2-5步进),可设置自适应水平扫描量程模式,独立通道显示–A,-B,A+B,A-B,RecA,RecB等运算波形,具有Auto,Normal,Single,None,Scan同步模式,具有上升/下降沿,高/低电平触发模式。

6.机箱外形尺寸:480×360×148mm。

7.机箱材料:铝木合金材料,绿色环保,无任何污染物,有把手,造型美观大方。

8.实验线路的连接:全部信号引出采用自锁紧式涂金插孔,永不氧化,美观漂亮,实验导线连接稳定可靠。

二、电子线路实验箱,微机原理实验箱,电子实验箱实验内容

(一)分立元件电路实验

1、基本单级放大电路

2、两级放大电路

3、负反馈放大电路

4、射级跟随器

5、差动放大电路

6、集成电路RC正弦波振荡器

7、集成功率放大器

8、整流滤波与并联稳压电路

9、串联稳压电路

10、集成稳压电路

11、RC正弦波振荡器

12、LC振荡器及选频放大器

13、电流/电压转换电路

14、电压/频率转换电路

15、互补对称功率放大器

16、二极管的正、反相特性

17、晶体三极管的输入、输出特性

18、全波桥式桥式整流电路实验

19、并联型直流稳压电源

以下是电路分析实验项目,需要选配模块

20、基本电工仪表的使用与测量误差的计算

21、减少仪表测量误差的方法

22、电阻的串联和并联电路

23、电阻的混联电路

24、直流电阻电路故障的检查

25、线性与非线性电路元件伏安特性的测绘

26、电位、电压的测定及电路电位图的绘制

27、基尔霍夫定律验证及故障判断

28、叠加定理验证及故障判断

29、戴维南定理的验证

30、诺顿定理验证

31、互易定理验证

32、一阶电路响应的测试

33、二阶动态电路响应的研究

34、R、L、C元件阻抗特性的测试

35、R、L、C串联谐振电路的研究

(二)集成运算放大电路实验

1、模拟运算电路

①电压跟随器②反向比例放大器③同相比例放大器④反相求和比例放大器⑤双端输入求和放大电路

2、积分与微分电路

①积分电路②微分电路③微积分电路

3、波形发生电路

①方波发生器②占空比可调的矩形波发生器③三角波发生电路④锯齿波发生电路

4、有源滤波器

①低通滤波器②高通滤波器③带阻滤波器

5、电压比较器

①过零比较器②反相滞回比较器③同相滞回比较器

6、波形变换电路

7、运算放大器指标测试

(三)综合实验:用运放组成万用表,温度检测控制,函数信号发生器

电子线路实验箱-上海育联

三、电子线路实验箱,微机原理实验箱,电子实验箱配置

序号

名称

说明

数量

1

SHYL-A7H电子线路综合实验箱主机箱

含机箱、工作电源、常用模拟信号源、实验电路区和分立元件和测量仪器等

1台

2

供电电源线

1.5m

1套

3

2号实验导线

50cm

25根

4

保险丝

2A

2支

5

实验指导书


1套

6

运放电路实验模块


2

7

单级、多级放大电路、射极跟随器、差动放大电路、负反馈放大电路模块


1

8

功率放大电路模块


1

9

低频正弦波振荡器模块


1

10

半波全波桥式整流、滤波电路、三端集成稳压电源模块


1

11

戴维南定理和诺顿定理验证模块

(选配)

1

12

叠加定理和互易定理验证模块

(选配)

1

13

基尔霍夫定律的验证模块

(选配)

1

14

一阶和二阶动态电路和串、并联谐振电路模块

(选配)

1

SHYL-WJ86 新型微机原理接口实验系统实验箱

电子线路实验箱,微机原理实验箱,电子实验箱概述:

 新型微机原理接口实验系统实验箱、电子线路实验箱,微机原理实验箱,电子实验箱基于微机原理和接口实验教学的特点,我们采用基础功能实验电路一体化设计,CPU核心模块和创新拓展型实验电路用独立模块外接扩展方式实现,既兼顾演示验证性实验、又考虑到综合设计和创新研究性实验的需要。《16 位微机原理与接口》、《32 位微机原理与接口》、 《微机控制技术》等课程教学的配套实验设备,是一款灵活性极强的新型微机原理和接口实验教学平台,适合各层次学生进行微机原理和接口应用方面的实验设备。(图片供参考)

 一、 电子线路实验箱,微机原理实验箱,电子实验箱主要特点

1、CPU系统模块独立设计,支持2种CPU系统:Intel 486 CPU系统和80386EXCPU系统。标配Intel 486 CPU系统。有机玻璃面板保护。

2、常用基础实验电路采用集成一体化设计,创新扩展模块通过20芯L_DV总线接入主板。

3、设计有嵌入式双通道虚拟示波器。

4、微机接口实验仪配套微机控制技术辅助教学联机软件,与PC通信有USB和以太网络两种方式。

5、汇编语言和C语言支持符号化远程调试,同时支持本机调试,即PC独立调试方式。6、汇编语言和C语言均采用工程文件组织管理。

7、支持保护模式下的编程实验。

二、 电子线路实验箱,微机原理实验箱,电子实验箱硬件组成和结构

1、实验系统采用CPU核心板和实验模块底板分离设计,全部系统总线通过2排50针插座和实验电路主板隔离设计,确保CPU系统安全可靠,同时CPU系统板上加保护罩。

2、Intel 486 CPU核心板组成

2.1 CPU基于Intel 486 设计。

2.2 系统主控芯片采用CPLD器件EPM7128S设计。

2.3 系统监控采用256K Flash Memory W29C020设计。

2.4 用户程序和数据存储器采用128K SRAM UT621024设计。

2.5 两种与PC系统通信方式:①用CH395设计的标准USB通信;②用CH395SL设计的以太网通信。

2.6 设计有新型串行通信接口16C2550B和RS232收发器SP232EEN及其DB9接口。

  2.7 总线插座提供32位数据总线、20位地址总线(可扩展为32位地址总线),数据总线支持8/16/32位存储器与I/O操作。

3、80386EX核心板组成(选配)

3.1 CPU基于80386EX设计。

3.2 系统主控芯片采用CPLD器件EPM7032S设计。

3.3 系统监控采用256K Flash Memory W29C020设计。

3.4 用户程序和数据存储器采用128K SRAM UT621024设计。

3.5 两种与PC系统通信方式:①用CH395设计的标准USB通信方式;②用CH395SL设计的以太网通信方式。

3.6 设计有RS232收发器SP232EEN及其DB9接口。

  3.7 总线插座提供16位数据总线、20位地址总线(可扩展为32位地址总线),数据总线支持8/16位存储器与I/O操作。

4. 实验电路主板组成

4.1电源:提供±5V,±12V工作电源。每路均有短路保护自恢复功能。

4.2 信号源:1)2路正负单次脉冲输出。2)8路固定脉冲输出:1MHZ、500KHZ、100KHZ、10KHZ、1KHZ、100HZ、10HZ、1HZ。3)1路0-5V模拟量输出。

4.3人机接口

1)4×4键盘矩阵。

2)8位LED发光管模块。

3)带指示逻辑电平开关12位。

4)带译码的8只高亮LED七段数码显示器。

5)音频信号输入电路,带麦克风

6)音频信号输出电路(带8Ω喇叭、蜂鸣器)

7)继电器接口控制电路。

8)直流电机及控制驱动电路。

9)三相五线步进电机20BY及驱动电路UN2003。

10)LCD12864中文液晶(兼容LCD1602字符型)显示电路。

11)8×8双色点阵显示及其驱动电路。

    4.4 接口控制电路和通信实验电路

1)8路8位A/D 0809转换电路。

2)1路8位 D/A0832转换电路。

3)并行I/O接口扩展电路8255。

4)8254/8253定时/计数器接口电路。

5)8251串行口接口电路。

6)8259十六级中断控制接口电路。

7)8237A DMA数据传送接口电路。

8)74LS164串并转换电路。

4.5传感器

1)光电传感器:采用ST135,带栅格盘,可以测量电机转速,实现电机闭环控制。

4.6 配置双通道虚拟示波器(选配)

1)真正的高速双通道存储虚拟示波器,可切换为单通道提高采样率。

2)带有实时X-Y示波器:自动同步显示功能。

3)存储功能:存储/栽入/分析历史波型。

4)输入模拟电压信号幅值由软件调整,勿需硬件开关切换。

5)带有幅频/相频特性专用虚拟示波器。可以保存波型文件,图片文件,方便插入在教学课件中。

   4.7 扩展接口

1)扩展全部系统总线和20线L_DV总线插座,用于接入外扩模块,开展创新实验。

2)扩展IC16插座1只,扩展IC40插座1只,用于自己设计译码器或辅助逻辑电路等。

5、可以外部扩展的创新实验模块(选配)

1)16X16点阵显示电路。

2)32位SRAM,由4片8位存储器6116组成。

3)32位开关量输入和输出电路模块。

4)41线LED音频电平显示实验电路。

5)高精度数字标尺显示实验电路。

6)USB总线通信实验电路。

6、实验线路的连接:全部信号采用排线连接或单根杜邦线连接,操作简便,连接稳定可靠。

7、机箱:坚固型铝合金框架,厚实的 ABS 塑料包角,参考外形尺寸 480×360×120mm。

三、 电子线路实验箱,微机原理实验箱,电子实验箱软件功能

1、与PC通信可选USB和以太网络两种方式。

2、 PC端集成开发环境软件基于.NET开发,支持Windows XP/7/10的32位和64位系统。

3、 汇编语言和C语言支持符号化远程调试,同时支持本机调试,即PC独立调试方式。4、 汇编语言和C语言均采用工程文件组织管理。

5、 汇编语言支持多段调试;支持寄存器、变量显示及修改;支持命令行窗口运行DEBUG32调试命令。

6、 汇编语言调试支持INT21H字符和字符串重定向显示功能(2,9号)、支持INT21H的字符和字符串远程键盘输入功能(1,10号),支持D/A虚拟仪器显示功能。

7、汇编语言支持32位保护模式编程实验,内容包括描述符、特权级变换、任务切换,8259A硬件中断、异常处理、无分页/分页存储管理等。

  8、A86集成开发环境实模式下的调试软件界面

SHYL-WJ86 新型微机原理接口实验系统实验箱

WJ86 新型微机原理接口实验系统实验箱

 新型微机原理接口实验系统实验箱

三、 电子线路实验箱,微机原理实验箱,电子实验箱可以实现的实验项目

3.1实模式下基础硬件实验

1、I/O地址译码程序设计实验

2、系统中断控制器程序设计实验

3、系统中断控制器级联程序设计实验

4、DMA存储器---存储器传送程序设计实验

5、DMA写操作程序设计实验

6、DMA读操作程序设计实验

7、8/16/32位存储器读写程序设计实验

8、定时器/计数器程序设计实验

9、定时/计数器音乐程序设计实验

10、8251串行通信程序设计实验

11、8255并行通信(方式0)程序设计实验

12、8255并行通信(方式1中断方式)程序设计实验

13、8255并行通信(方式1选通方式)程序设计实验

14、函数波形发生器程序设计实验

15、ADC0809模数转换(显示十六进制)程序设计实验

16、ADC0809模数转换(显示波形)程序设计实验

17、4x4键盘显示程序设计实验

18、七段数码管显示程序设计实验

19、128x64 LCD液晶显示程序设计实验

20、8x8点阵LED显示程序设计实验

21、抢答器程序设计实验

22、步进电机控制程序设计实验

23、直流电机PWM程序设计实验

24、继电器控制实验

25、交通灯控制器程序设计实验

26、电子琴程序设计

以下实验可以通过外部扩展模块实现

27、16X16点阵显示实验

28、USB 总线通信实验

30、41线LED音频电平显示实验电路

31、32位SRAM存储器读写实验。

32、32位I/O读写实验。

3.2 80x86微机原理(实模式)汇编程序设计实验

1、实验系统认识实验

2、显示程序实验

3、数据传送实验

4、数据码制转换程序设计实验

5、运算程序设计实验

 6、分支结构程序设计实验

 7、循环结构程序设计实验

8、子程序设计实验

9、 排序程序设计实验

10、综合程序设计实验

3.3保护模式下的实验项目

1、实模式与保护模式切换程序设计实验

2、分页存储管理实验

3、 描述符及描述符表程序设计实验

4、保护模式下任务切换CALL实验

5、保护模式下任务切换JMP实验

6、实模式保护模式转换实验

7、具有分页机制的存储器扩展程序设计实验

3.4 微机接口课程设计(综合)

 1、数字录音机程序设计实验

 2、数字电子钟设计实验

 3、简易示波器设计实验

四、电子线路实验箱,微机原理实验箱,电子实验箱实验系统配置表


序号

名称

说明

数量

1

SHYL-WJ86 新型微机原理接口实验系统实验箱

含详细技术指标里的除选配以外的全部硬件(核心板标配一种)

1台

2

单头杜邦线

40cm

15根


8芯压线

40cm

5根

3

串口通信线(2、3交叉)

1.5m(用户通信线)

1根

4

方口USB通信线

1.5m

1根

5

网线

1.5M(选配)

1根

6

交流电源线

1.5m

1根

7

跳线片


3只

8

实验指导书


1本

9

软件光盘

调试软件、实验例程和说明书电子档

1套

以下是选配模块




10

16X16点阵显示电路


1块

11

41线LED音频电平显示实验电路


1块

12

高精度数字标尺显示实验电路



13

USB总线通信实验电路


1块

14

32位SRAM读写模块


1块

15

32位IO口扩展模块


1块

16

双通道虚拟示波器模块


1块

附:使用本实验箱需选配仪器仪表:电脑、万用表和示波器
