气压传动实训装置,PLC实验装置,plc设备

plc设备概述:

PLC控制系统,Programmable Logic Controller,可编程逻辑控制器,专为工业生产设计的一种数字运bai算操作的电子装置,其中包含了气压传动PLC实训装置,PLC可编程实验装置,透明液压plc实训设备等。plc设备采用一类可编程的存储器,用于其内部存储程序,执行逻辑运算,顺序控制,定时,计数与算术操作等面向用户的指令,并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。是工业控制实训的核心部分。

SHYL-Q92型 透明液压与气压传动PLC综合实训装置

一、气压传动PLC实训装置,PLC可编程实验装置,plc设备装置概述

气压传动PLC实训装置,PLC可编程实验装置,plc设备是我公司根据高校机电一体化对气、电、液控制的教学大纲要求,我公司液压PLC控制与气动PLC控制实训设备的优点,采用了开放型综合实验台结构,广泛征求专家教授与老师的意见,经不断创新改进研制而成的。是目前集气动控制技术、液压传动控制技术以PLC控制的综合性实训设备。实训可以让学生直观、感性地对比、了解气、电、液各自具有的特点、特色、及优缺点等。

液压实验元件均为透明有机材料制成,透明直观。便于了解掌握几十种常用液压元件的结构、性能及用途。掌握几十种基本实验回路的工作过程及原理。实验时,组装实验回路快捷、方便。气动实训与液压实训电气主控单元配备2套独立继电器控制,2套独立PLC控制,简单实用。

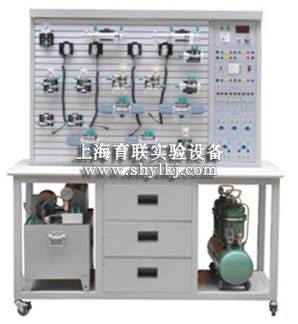

透明液压传动PLC实训装置,气压传动PLC实训装置

二、气压传动PLC实训装置,PLC可编程实验装置,plc设备实训台组成

液压气动实训系统采用“二合一”双面结构,即一张实验桌可供两组四位学生分别进行气动实验与液压实验,可以双面同时进行气动液压综合实验,优化共享资源,提高产品的性能价格比。整体结构简单,实用性强。

该训验台为铁质双层亚光密纹喷塑结构。美观大方,坚固耐用,操作方便。基本配置为:气动实训元件1套;气动实验PLC控制模块1套;低噪音空压机1台;液压实验元件1套,液压实验PLC控制模块1套;液压实验泵站1台。(计算机根据学校要求另行自配)。

本实训系统采用专用独立液压实验泵站,配直流电机无级调速系统,配有油路压力调定功能,可以调定输出压力油的安全工作压力。配备全常用液压元件:每个液压元件均配有安装底板,可方便、随意地将液压元件安放在铝合金型材面板上(面板带“T”沟槽形式的铝合金型材结构)。油路搭接采用快换接头,拆接方便,不漏油。

利用此套实训设备既可分别独立地进行气动控制、液压控制相应的基本回路及其应用实验,也可综合地进行相互配合的实验:如实现气-电控制,气-液控制,电-液控制,以及气-电-液综合控制等。

三、气压传动PLC实训装置,PLC可编程实验装置,plc设备气动技术参数

1、主要技术参数

1、电源AC 220V 50HZ

2、直流电源:输入AC 220V,输出DC 24V/2A

3、空气压缩机(基本配置小型机)

4、电机功率:175W 电源:AC220V

5、公称容量:10L

6、额定输出气压0.8Mpa

7、实训装置外型尺寸:1500mm×800mm×1700mm

编程控制器(PLC):三菱FX1S-20MR主机

12输入 8输出(继电器输出方式)

2、主要特点

1、气动PLC控制实训装置主要由实训桌及实训台、气动元件和电气控制器件、

可编程控制器(PLC)等组件组成。

2、配备工业用常用气动元件,且均配有过渡底板,可方便、随意地将元件

安放在实验面板(面板带“T”沟槽形式的铝合金型材结构)上。回路搭接

采用快换接头,拆接方便快捷。

3、实训气源压力低,电气控制采用低电压直流24V电源;实训气路、控制

电路安全可靠,设有手动、自动、顺序等控制功能。

4、电气主控单元采用PLC可编程序控制器控制,可与PC微机通讯实现微

机智能控制,同时以气动回路为控制对象,加强对PLC控制可编程序控制

器的学习及应用。

5、实验控制单元也可以采用独立的继电器控制单元进行电气控制,通过比

较,突出PLC可编程序控制的优越性和先进性,加深对PLC编程器的了解

与掌握。

3、气动基本实验回路

1、单作用气缸的换向回路 12、过载保护回路

2、双作用气缸的换向回路 13、互锁回路

3、单作用气缸速度控制回路 14、单缸单往复控制回路

4、双作用气缸单向调速回路 15、单缸连续往复动作回路

5、双作用气缸双向调速回路 16、直线缸、旋转缸顺序动作回路

6、速度换接回路 17、多缸顺序动作回路

7、缓冲回路 18、双缸、同步动作回路

8、二次压力控制回路 19、回缸联动回路

9、高低压转换回路 20、卸荷回路

10、计数回路 21、或门型梭阀的应用回路

11、延时回路 22、快速排气阀应用回路

5、气动PLC控制综合实训装置配置清单

序号

分 类

元 件 名 称

数 量

1

实训装置

实训台,实训桌

1

2

气泵

空气压缩机

1

3

组合元件

单作用缸 QGX25ⅹ100

1

双作用缸 QGX25ⅹ100

2



旋转气缸(透明件)

1



三联件 AC2000

1



减压阀(带压力表)AR2000

1



手动换向阀 H210—08

1



单电磁换向阀(二位五通)4V210-8(DC24V)

2



双电磁换向阀(二位五通)4V220-8(DC24V)

1



双电磁换向阀(三位五通)4V230-8(DC24V)

1



单气换向阀(二位五通)4A210—08

2



双气换向阀(二位五通)4A210—08

2



行程阀(机控)MOV—2

1



行程阀(按钮)MOV—3A

1



或门型梭阀ST—02

2



快速排气阀1/4 QE—02

2



单向节流阀RE—02

2



单向节流阀JSC601

7



单向阀1/4

2



顺序阀(透明件)

1



六通(透明件)

1



气容

1



4

附 件

气管PU6ⅹ4

20米盘

5

电器配件

行程开关(装在缸体上)

4个

编程电缆(三菱)

1条



6

工具盒

内六角扳手

2把

螺丝刀

2把



剪刀

1把



活动板手

1把



尖嘴钳

1把



消声器(小)1/8

2只





消声器(大)3/8

1只



三通(T型三通)Ø 6

4只



三通(Y型减径三通)Ø 8—Ø 6

1只



四通Ø 6

2只



L型(螺纹二通)601

2只



L型(螺纹二通)602

2只



气孔塞头Ø 6

10只



生料带

1个



保险丝3A

2只

7

资料

气动PLC控制实训装置使用说明书

1册



光盘(PLC编程软件,PLC程序)

1碟

四、气压传动PLC实训装置,PLC可编程实验装置,plc设备液压技术参数:

一、主要技术参数

1、电源:AC220V 50HZ

2、直流电源输入AC220V 输出DC24V/3A

3、液压实验泵站电机功率:400W 调速范围0-1500RMP

4、液压泵工作时离液压台1.5m远处噪声≤58dB。

5、实训油路液流压力要求需0.3-0.8Mpa(油泵高压力:Pmax=1.5Mpa)

6、电磁换向阀:AC24V.吸力30N

7、编程控制器(PLC):三菱FX1S-20MR主机

12输入 8输出(继电器输出方式)

二、气压传动PLC实训装置,PLC可编程实验装置,plc设备主要特点

1、液压继电器控制实训装置主要由实训桌、实训台、液压元件和电器控制器件等组件组成。

2、配备全常用液压元件:每个液压元件均配有安装底板,可方便、随意地将液压元件安放在铝合金型材面板上(面板带“T”沟槽形式的铝合金型材结构)。油路搭接采用铜质快速封闭式接头,拆接方便,不漏油。

3、实训元件均为透明有机材料制成,便于了解掌握几十种常用液压元件的结构,性能及用途。掌握几十种基本回路的工作原理,实验组装回路快捷、方便。

4、电气主控单元采用PLC可编程序控制器控制,可与PC微机通讯实现微机智能控制,同时以液压回路为控制对象,加强对PLC控制可编程序控制器的学习及应用。

5、实验控制单元也可以采用独立的继电器控制单元进行电气控制,通过比较,突出PLC可编程序控制的优越性和先进性,加深对PLC编程器的了解与掌握.

三、气压传动PLC实训装置,PLC可编程实验装置,plc设备液压基本实训的换向回

1、用手动换向阀的换向回路

2、用中位机能换向阀的用锁回路

3、用液控平向阀的闭锁回路

4、压力调定回路

5、二级压力控制回路

6、用减压阀的减压回路

7、用增压缸的增压回路

8、用H型换向阀的卸载回路

9、进油节流调速回路

10、回油节流调速回路

11、调速齿轮泵的换向调速回路

12、调速齿轮泵和调速阀组成的复合调速回路

13、流量阀短接的速度换接回路

14、用调速阀串连联的二次进给同路

15、用调速阀并联的二次进给同路

16、用顺序阀的顺序动作回路

17、用压力继电回的顺序动作回路

18、用行程开关控制的顺序动作回路

19、用行程换向阀的顺序动作回路

20、串联液压缸的同步回路

4、透明液压传动PLC控制综合实训装置配置清单

序号

分 类

元 件 名 称

数 量

1

泵站

拖动直流电机

1

专用直流电源及调速控制电路

1



高精度数字转速表

1



压力表

1



齿轮油泵

1



油箱

1



溢流阀

1



滤油器及温度液位计

1



2

组合透明元件

双作用油缸(带行程撞块)

2

弹簧回位油缸

1



增压油缸

1



辅助油箱

1



单向阀

2



液控单向阀

2



溢流阀(直动式)

2



节流阀(直动式)

1



调速阀

2



顺序阀

2



减压阀

1



二位二通电磁换向阀

1



二位四通电磁换向阀

2



“O”型三位四通电磁换向阀

1



“H”型三位四通电磁换向阀

1



“M”型三位四通电磁换向阀

1



二位四通行程换向阀

1



三位五通手动换向阀

1



压力继电器

1



压力表

2



微动行程开关(常开、常闭)

4



三通

6



四通

3



3

附 件

毛巾

2条

油盘

1个



透明液压皮管 φ8

5米



专用液压油

1壶



4

电器配件

电磁阀通用连接线

3条

压力继电器插头线

1条



电源线

1条



编程电缆(三菱)

1条



5

工具盒

螺丝刀6×100(一字、十字)

各1把

剪刀

1把



活动板手

1把



尖嘴钳

1把



内六角扳手M5

1把



内六角扳手M6

1把



内卡簧钳

1把



外卡簧钳

1把



快速接头链接线

30条



快速油接头

5只



各种密封圈

若干



6

资料

透明液压PLC控制实训装置使用说明书

1册

SHYL-SW91A型 PLC可编程控制实验装置(卧式)

一、气压传动PLC实训装置,PLC可编程实验装置,plc设备概述

   “SHYL-SW91A型 PLC可编程控制器实验装置、气压传动PLC实训装置,PLC可编程实验装置,plc设备”是为目前我国各院校开设的“可编程控制器技术”、“可编程控制器及其应用”课程设计。可编逻辑控制器、通信编程器、GX Developer7.0编程软件、MCGS V5.5工控组态软件、仿真教学软件、模拟控制实验板、实物等于一体,可直观地进行PLC的基本指令练习、多个PLC应用的模拟实验及实物实验,同时也为高层次的设计开发实验提供良好的条件。为了结合教学要求,设计过程中参考了国内多种可编程控制器教材,从中精选出典型性的可编程控制器实验项目,配有三相鼠笼异步电机,完成相关电气控制实验项目。

二、气压传动PLC实训装置,PLC可编程实验装置,plc设备特点

1、可靠性、灵活性强 提供实验所需的+24V直流电源,设计时将容易损坏的功能及对学生没有技能要求的线路直接接好,保证设备的可靠性。设有过压保护电路,当电源电压超过了主机所能承受的范围,即自动报警并切断电源,使主机不会因承受过高的电源电压而导致损坏。还设有电流型漏电保护器充分保证人身安全。学生可充分利用面板上的资源进行实验,灵活方便。

2、直观性强 面板布局合理、图线清晰分明,板上印有必需的文字说明,在保证接线正确、编制程序无误的情况下,只要细心地操作,就能形象、直观地显示程序执行的过程和结果,从而检验编程的正确性。

3、采用先进、易用的PLC 配备日本三菱FX1N-40MR型可编程控制器(用户也可选择其他品牌控制器,价格另仪)。

4、组态棒图教学 采用MCGS工控组态软件,所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图,进行实验动态跟踪教学。

三、气压传动PLC实训装置,PLC可编程实验装置,plc设备技术性能

1、输入电源:三相四线~380V±10% 50Hz

2、工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m

3、装置容量:<250VA

4、重量:80Kg

5、外形尺寸:117×73×130cm3

四、气压传动PLC实训装置,PLC可编程实验装置,plc设备基本实验项目

本实验装置提供以下实验项目:

1.可编程控制器的基本指令编程练习

2.LED数码显示控制

3.装配流水线的模拟控制

4.天塔之光模拟控制

5.步进电机运动控制(实物)

6.直线运动控制系统

7.运料小车控制模拟

8.十字路口交通灯控制

9.四层电梯控制系统的模拟

10.三相鼠笼式异步电动机点动控制和自锁控制(实物)

11.三相鼠笼式异步电动机联锁正反转控制(实物)

12.三相鼠笼式异步电动机带延时正反转控制(实物)

13.三相鼠笼式异步电动机星/三角(Y/△)换接起动控制(实物)

14.水塔水位的控制模拟 15.装配流水线的模拟控制

16.液体混合装置控制的模拟

17.机械手动作的模拟

18.传送带的模拟

19.自动配料系统控制的模拟

20.轧钢机控制系统模拟

21.邮件分拣系统模拟

22.自动售货机的模拟控制

23.加工中心的模拟控制MCGS组态棒图实验教学

24.利用已编辑好的组态棒图,对以上任何实验进行动态跟踪实验教学。

25.针对实验项目的具体要求,学生自行编辑组态棒图,进行教学实验。

SHYL-SW91B型 网络型PLC可编程控制实验装置

一、气压传动PLC实训装置,PLC可编程实验装置,plc设备概述

    PLC可编程控制实验装置、气压传动PLC实训装置,PLC可编程实验装置,plc设备是依据“可编程控制器技术”、“可编程控制器及其应用”教学实验大纲的要求,针对各院校对该类教学实验设备的需求和建议而开发的实验设备。主机选用日本三菱的FX2N-48MR型可编程序控制器和通信模块(用户也可以选择其他品牌的控制器,西门子、欧姆龙)。它在保留了“SHYL-SW91A型”的所有优点外,还具有以下鲜明特点:

  1、组态棒图网络教学 采用MCGS工控组态软件,打开软件编辑环境,任何实验都可以编辑出形象直观、动感强、教学效果好的组态棒图,并进行实验动态跟踪教学。

  2、PLC主机网络实验教学 该实验装置具有两种通信模式:①、1:N通信,一台电脑(主站)控制16台PLC主机(从站)进行通信;②、N:N通信,PLC主机与PLC主机间实现通信(总共8台PLC主机),任何一台PLC主机(主站)与7台PLC主机(从站)通信。

  3、实验室局域网实验教学,假如每套“PLC实验装置”均配上电脑,可构成PLC实验室局域网,进行网络化教学实验。

  4、层次实验教学及研究生实验 除了以上常规及网络实验教学外,还能进行本科生毕业设计及研究生实验教学。

  5、实验桌 为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板;左右设有两个大抽屉(带锁),用于放置工具及资料,电脑桌联体设计,造型美观大方。

二、气压传动PLC实训装置,PLC可编程实验装置,plc设备基本实验项目

  本实验装置提供以下实验项目:

1.可编程控制器的基本指令编程练习

2.LED数码显示控制

3.装配流水线的模拟控制

4.天塔之光模拟控制

5.步进电机运动控制(实物)

6.直线运动控制系统(实物)

7.运料小车控制模拟

8.十字路口交通灯控制

9.五层电梯控制系统的模拟

10.三相鼠笼式异步电动机点动控制和自锁控制(实物)

11.三相鼠笼式异步电动机联锁正反转控制(实物)

12.三相鼠笼式异步电动机带延时正反转控制(实物)

13.三相鼠笼式异步电动机星/三角(Y/△)换接起动控制(实物)

14.水塔水位的控制模拟
15.液体混合装置控制的模拟

16.机械手动作的模拟

17.四节传送带的模拟

18.自动配料系统控制的模拟

19.轧钢机控制系统模拟

20.邮件分拣系统模拟

21.自动售货机的模拟控制

22.加工中心的模拟控制MCGS组态棒图实验教学

23.利用已编辑好的组态棒图,对以上任何实验进行动态跟踪实验教学。

24.针对实验项目的具体要求,学生自行编辑组态棒图,进行教学实验
