智能楼宇设备概述：
智能楼宇的核心是5A系统，智能楼宇就是通过通信网络系统将此5个系统进行有机的综合，集结构、系统、服务、管理及它们之间的**化组合，使建筑物具有了安全、便利、高效、节能的特点。智能楼宇包括了计算机设备,楼宇照明实训台,楼宇智能设备等设备，是一个边沿性交叉性的学科，涉及计算机技术、自动控制、通讯技术、建筑技术等，并且有越来越多的新技术在智能楼宇中应用。
一、计算机设备,楼宇照明实训台,楼宇智能设备系统概述
综合布线与计算机网络系统是智能建筑通讯自动化系统的重要组成部分，也是建筑物实现内部通讯及外部通讯的信息通路，是数据、信号交换与处理的重要环节。建筑物内部与外部信息（语音信息、数据信息、视频信息等）使用单位的信息交流、交换，都需通过综合布线与计算机网络系统来实现。
“综合布线与计算机网络系统实验装置”是根据目前我国建筑电气、楼宇智能化专业的课程内容精心设计的综合实验装置。本实验装置能全面反映综合布线的工作区子系统、水平布线子系统、垂直干线子系统、楼层设备间子系统和管理子系统等，并可通过计算机网络实现与外部的信息交换。
综合布线系统实验装置,综合布线实训装置
二、综合布线与计算机网络系统实验装置系统结构
综合布线系统主要由数据网络、语音网络、有线电视网络三大部分组成。其中数据网络为计算机网络系统，语音网络为电话网络系统。
1.数据网络
数据网络由路由器、中心交换机、光纤收发器、光纤盒、楼层交换机、理线环、配线架、信息模块等组成。
2.语音网络
3.有线电视网络
三、综合布线与计算机网络系统实验装置系统特点
1.本实验装置内容丰富，既含有计算机数据网络，又含有电话语音网络和有线电视网络；
2.系统完整，它包含了综合布线的工作区子系统、水平干线子系统、管理区子系统、垂直干线子系统和设备间子系统；
3.实验装置中所采用的部件均是实际工程中所用的知名品牌，有较强的实用和通用性；
4.数据网络结合了光纤和双绞线两种布线网络，包含了568B、568A两种RJ45接线方式；
5.路由器带有防火墙功能，中心交换机支持VLAN、WEB网管、集群管理、系统日志等功能；支持多种配置方式。
四、综合布线与计算机网络系统实验装置技术参数
1.输入电源：单相三线～220V±10% 50Hz/60Hz
2.环境温度：-20℃～+45℃
3.实验装置容量：＜0.5kVA
4.外形尺寸：1650mm×800mm×1500mm
5.安全保护：具有漏电自动保护装置
五、综合布线与计算机网络系统实验装置实验项目
1.RJ45插头的跳线制作与测试
2.工作区子系统的认识及组建
3.水平布线子系统的认识及组建
4.管理子系统的认识及组建
5.垂直干线子系统的认识及组建
6.路由器的使用与设置
7.中心交换机的使用与编程
8.设备间子系统的认识及组建
9.数据网络的故障设置
10.语音跳线的制作
11.程控交换机的认识及编程
12.语音网络的认识及系统组建
13.数据网络的故障设置
14.有线电视网络的认识
15.局域网的认识与组建
一、计算机设备,楼宇照明实训台,楼宇智能设备实训功能：

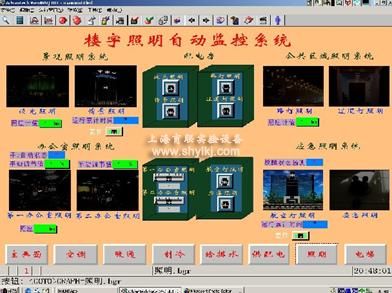

楼宇照明监控系统实训装置能进行各种灯光照明系统操作演示、直接数字控制器(DDC)的操作与编程、时钟控制的编程与操作、照度自动调节控、动静探测控制制、区域场景控制、手动遥控器控制，系统软件的组态、配置与控制，线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与楼宇自控系列中的其它设备联网进行各种综合实训。
二、计算机设备,楼宇照明实训台,楼宇智能设备技术指标：
工作电压：单相三线220V±5% 50Hz
整机容量：＜300W
外型尺寸：150×70×180cm3
安全保护：具有漏电自动保护装置
故障设置：具有故障设置系统
三、计算机设备,楼宇照明实训台,楼宇智能设备系统组成：
1、照明系统模拟板：
公共区域照明控制模拟板、办公室照度自动调节控制模拟板、景观照明控制模拟板、情景照明控制模拟板和应急照明控制模拟板，要求能完全模拟真实照明监控系统的工作过程、所有的灯光要求能在DDC的控制下按一定的逻辑规律亮灭、所有的照度自动调器和动静探测器也要求在DDC的控制下自动调节、并具用手动遥控器控制功能。配电箱含继电器系统配置四套、动静探测器配置一个、手动遥控器配置套、日光灯自动调光系统配置二套、亮度传感器配置一套。
2、HW500DDC控制器：
要求配置： DO配6个点、DI配7个点、AI配4个点、AO配2个点。
3、P4客户端电脑：
内配置支持DDC的客户端组态软件一套、客户端软件一套。客户端电脑要求能同服务器联网。
4、ZD-VB亮度自动调节器：
采用工程实际主流应用的亮度自动调节器，布局要求能让学生反复拆装而不易损坏，并能与相关器件联成真实线路进行全真动作。
5、FL-476动静探测器：
采用工程实际主流应用的动静探测器，布局要求能让学生反复拆装而不易损坏，并能与相关器件联成真实线路进行全真动作。
6、BD-6手动遥控器：
采用工程实际主流应用的手动遥控器，布局要求能让学生反复拆装而不易损坏，并能与相关器件联成真实线路进行全真动作。
四、计算机设备,楼宇照明实训台,楼宇智能设备实训项目
楼宇照明自动监控
1、按线路图将各部分连线操作实训；
2、办公室日光灯的照明节能控制操作实训；
3、路灯照明照度控制操作实训；
4、过道灯照明动静延时控制操作实训；
5、泛光照明控制操作实训；
6、情景灯光照明控制操作实训；
7、应急灯事故照明控制操作实训；
8、航空灯照明控制操作实训；
9、泛光照明、情景灯光照明和航空障碍灯定时控制操作实训；
10、无线遥控各照明系统的开关操作实训；
11、电脑远程遥控各照明系统的开关操作实训；
12、DDC控制器强制手动控制各照明系统的开关操作实训；
13、线路故障的判断与处理实训；
14、操作错误的判断与纠正实训。
楼宇办公室调光及过道照明监控
15、按线路图将各部分连线操作实训；
16、模拟变送器的操作实训；
17、办公室灯光手动调光控制和设定操作实训；
18、动静探测控制办公室无人时的自动调暗或关闭操作实训；
19、过道灯延时按钮控制操作实训；
20、时间累计记录操作实训；
21、电脑远程遥控各照明系统的开关操作实训；
22、DDC控制器强制手动控制各照明系统的开关操作实训；
23、线路故障的判断与处理实训；
24、操作错误的判断与纠正实训。
楼宇情景灯光照明监控
25、按线路图将各部分连线操作实训；
26、情景灯光照明的手动控制操作实训；
27、情景灯光照明的自动控制操作实训；
28、情景灯光照明强制手控操作实训；
29、情景灯光照明记录开关时间操作实训；
30、电脑远程遥控各照明系统的开关操作实训；
31、DDC控制器强制手动控制各照明系统的开关操作实训；
32、线路故障的判断与处理实训；
33、操作错误的判断与纠正实训。
楼宇应急照明监控
34、按线路图将各部分连线操作实训；
35、路灯应急照明回路操作实训；
36、过道灯应急照明回路操作实训；
37、办公室应急照明回路操作实训；
38、航空灯应急照明回路操作实训；
39、电脑远程遥控各照明系统的开关操作实训；
40、DDC控制器强制手动控制各照明系统的开关操作实训；
41、线路故障的判断与处理实训；
42、操作错误的判断与纠正实训。
