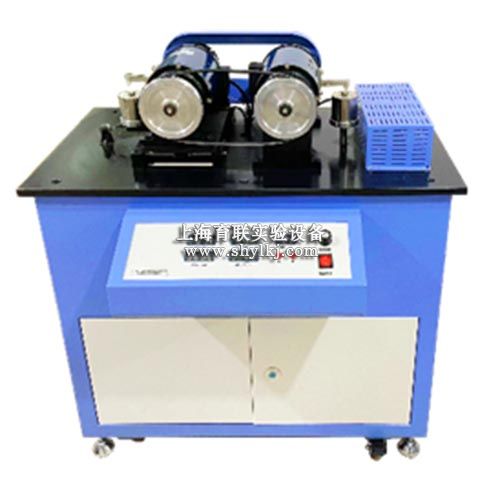

SHYL-JD377B 带传动特性测试实验台
实验项目:
1.测定和绘制带传动滑差曲线实验。
2.测定和绘制带传动效率曲线实验。
基本结构:
整个实验台采用优质钢材和铝合金材料精心设计制作,具有稳定牢固、重量轻.体积小的特点。外形尺寸:约850×480×1100mm
主要结构由机座 ,移动底板,操作面板,电动机,发电机,光电测速装置 ,测力杆,压力传感器,负载灯泡,实验平带,砝码 组成。实验台配有防护罩,以确保实验安全
主要功能:
1.皮带传动滑差率和效率实测曲线。
2显示测量控制部分:该部分由单片机、A/D转换、加载控制电路和RS-232接口组成。A/D转换控制电路负责转速测量和4路传感器信号采样,采集的各参数除送面板进行显示外。经由RS-232接口送上位机(电脑)进行数据分柝处理。
3.加载控制电路主要用于计算机对负荷灯泡组加载,也可通过面板上的触摸按钮对灯泡组进行手工加载和卸载。
4.实验台可脱机(电脑),用手工对各采集的实验数据进行记录分析,绘制曲线。
技术参数:
1.驱动电机功率:355w/220v
2.负载电机功率:355w
3.调速方式及范围:无级调速,0-1500r/min
4.负载范围及加载方式:0-360W,无级加载
5.测力传感器:50N 精度:0.1%
6.光电测速装置:2个
7.带轮基准直径:平带轮D1=D2=120mm;平带轮采用复合材料制成,带长880×20×2mm三角带轮D1=120,D2=80;三角皮带:A 925;同步带轮:D1=D2=120mm;
8.砝码1㎏ 2个; 砝码0.5㎏ 2个;皮带初拉力3kg;
