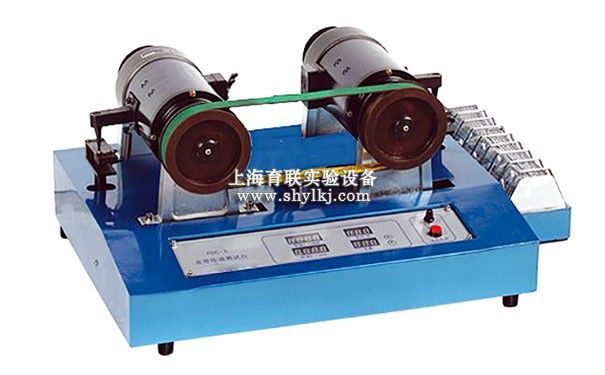

SHYL-PDCA 皮带传动测试实验台

SHYL-PDCA 皮带传动测试实验台

SHYL-PDCA 皮带传动测试实验台

皮带传动测试实验台主要用《机械设计》中皮带传动实验教学,利用它来观察皮带传动的结构,测定皮带传动滑差率、效率、有效圆周力、**有效圆周力和张紧力。其中张紧力的测定功能是采用液压装置,利用液态内部压力相等的原理,实现传统测试机无法真实反应数据的难题。该实验台传动平稳,数据真实,结构合理。

一、皮带传动测试实验台实验内容

(1)观察带传动的弹性打滑与负载和预紧张力之间的关系,以及对功率输出的影响;

(2)测定在一定的预紧张力情况下弹性滑差率与负载和传动效率之间的关系。绘制在一定的有效张力情况下带传动滑动曲线和效率曲线;

(3)了解带传动实验台的设计原理与扭矩,转速,的测量方法。

二、皮带传动测试实验台功能与性能

(1)利用拉压传感器独特的张紧力测试装置,来测试皮带的张紧力,能实现皮带传动受力分析实验。

(2)可对电动机和发电机的扭矩进行有效的测定,测力百分表装置采用特殊的防震措施,使指针读数清晰稳定。

(3)可对皮带进行受力分析;

(4)配有不同直径的平皮带轮和三角带轮,做不同带传动的实验。

(5)采用直流调速电路和光电测速电路,对电机进行转速控制并显示其转速。

三、皮带传动测试实验台主要技术参数

1、带轮直径:D1=D2=120mm

2、百分表量程:0-10mm

3、驱动电机功率:355W

4、调速范围:0-1500rpm

5、负载电机功率:355W

6、负载变动范围:0-300W

7、张紧力传感器:0-60N 精度:0.3%

8、实验台外形尺寸:740×475×305mm

实验台重量:42kg
