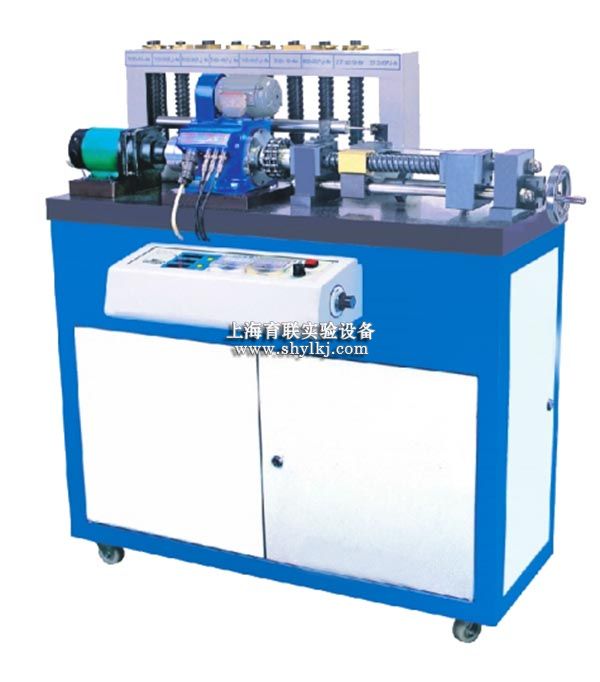

SHYL-JD391型多种螺旋传动参数与效率比较实验台
该实验台可进行三种牙型共九对螺旋副的几何尺寸、位移、受力及传动效率的测试实验,采用先进的数据采集传输系统和数据处理分析软件,适用于机械类专业开设螺旋传动性能测试实验,是机械设计实验室的重要设备之一。
一、实验项目:
1.矩形、梯形、锯齿形螺旋副几何尺寸与位移测定实验;
2.矩形、梯形、锯齿形正传动螺旋副的受力测定实验;
3.矩形.梯形、锯齿形正传动螺旋副的传动效率实验。
二、主要技术特点:
1.实验台由带减速器的直流调速电机驱动,实验台巧妙地设计了试件快速装卸和调整机构,输入螺杆端装有转矩转速传感器,输出螺母端装有直线位移传感器及负载装置。
2. 配有三种牙型的螺旋副,其中梯形的有5组导程,矩形及锯齿形的各有两组导程。用来测试不同牙型不同导程的螺旋传动输入转矩及转速、螺母移动线速度,计算其传动效率。
3. 采用了高精度的ZJ5转矩转速传感器,测量精度为±0.27%;配有数据采集放大传输系统和数据处理分析软件,采用RS232串口与计算机连接,可清晰直观地显示各种数据及曲线。
三、主要配置及技术参数:
◎ 带减速器的直流调速电机 N=40W n=0~50r/min;
◎ 转矩转速传感器ZJ5 T=5N·m 转速范围 0~6000r/min;
◎直线位移传感器WYD200 量程0~200mm
◎被测螺旋副:
φ32单、双线矩形螺纹 螺距 P=10mm 导程S=10、20mm,
φ32(1~5)线梯形螺纹 螺距 P=12mm 导程S=12、24、36、48、60mm,
φ32单、双线锯齿形螺纹 螺距 P=10mm 导程S=10、20mm;
◎负载砝码 8块 5kg/块;
◎专用软件光盘 1张;
◎外形尺寸 1000×520×870mm;
◎重量 160kg 。
