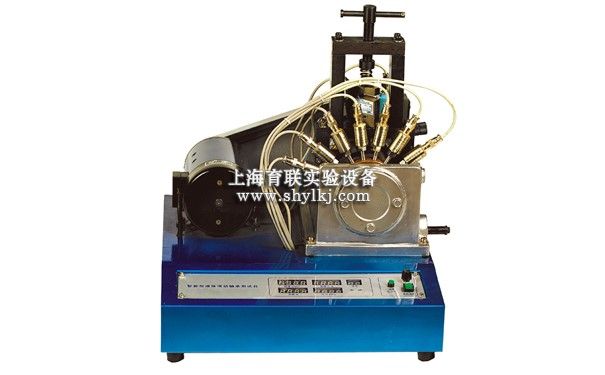

SHYL-YZCB 智能型液体滑动轴承测试实验台

SHYL-YZCB智能型液体滑动轴承测试实验台

智能型液体滑动轴承测试实验台主要用于《机械设计》中滑动轴承实验教学，利用传感器测量油膜压力、厚度以及轴瓦摩擦力，并通过计算机处理，适时采集各点油膜压力大小及分布情况，经过分析处理，绘制曲线。

一、智能型液体滑动轴承测试实验台实验内容

1、观察径向滑动轴承液体动压润滑的形成过程和摩擦状态。

2、测定和绘制径向滑动轴承周向油膜压力分布曲线。

3、观察径向滑动轴承轴向油膜压力分布情况。

4、了解径向滑动轴承的摩擦系数f的测量方法和摩擦特性曲线的绘制方法。

5、观察载荷和转速改变时油膜压力的变化情况或油膜厚度。

6、最小油膜厚度测定及滑动轴承的运动模拟。

二、智能型液体滑动轴承测试实验台 功能特性

1、滑动轴承油膜压力周向分布的测试及仿真分析：测试轴承周向上七个点位置的油膜压力，通过人工或计算机作出油膜压力周向分布的实测曲线，并通过数模作出油膜压力周向分布的仿真曲线。通过分析其周向分布规律，了解动压形成的原理。

2、液体动压轴承油膜压力轴向分布的测试分析：测试轴承轴向上两个点位置的油膜压力，通过人工或计算机作出油膜压力轴向分布的实测曲线，通过分析其轴向分布规律，了解泄漏对轴向分布的影响。

3、滑动轴承摩擦特征曲线的测定：测试轴承的摩擦力矩和轴承的工作载荷，通过人工或计算机作出摩擦系数的实测曲线，并通过理论计算作出摩擦系数的理论曲线。使学生了解影响摩擦系数的因素。

4、滑动轴承最小油膜厚度及偏位角：采用双测点定位测量法测定最小油膜厚度及位置，填补了滑动轴承实验教学的空白。

5、液体动压轴承运动模拟：通过建模，作出轴承在不同转速下，轴承偏心变化的运动模拟。

三、智能型液体滑动轴承测试实验台技术参数

1、直流电动机功率：N =355W

2、加载传感器：量程：0-980.0N（100kg） 精度：0.05%

3、压力表：0-0.6Mpa

4、千分表：0-10mm

5、实验轴瓦：内直径d=65有效长度B=167亮泽度7 材料2QSr6-6-3

6、测力杆上测力点与轴承中心距离：L =120mm

7、外形尺寸：510×540×110mm

8、重量：55kg

9、测力传感器（负载）：量程：980N 精度：0.05%

10、测力传感器（摩擦力）：量程：20N 精度：0.05%

11、压力传感器（油膜压力）：量程：0.6MPa 精度：0.3%
