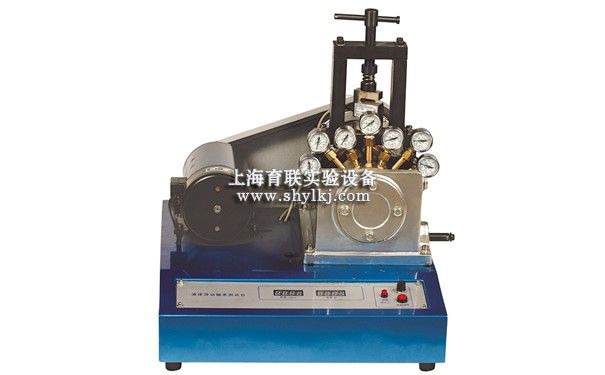

SHYL-YZCA 液体滑动轴承测试实验台
液体滑动轴承测试实验台主要用于《机械设计》中滑动轴承实验教学，利用实验台来观察滑动轴承的结构，测定其径向油膜压力分布，轴向油膜压力分布，最小油膜厚度和其摩擦特性曲线，及最小油膜厚度的测定功能。
一、液体滑动轴承测试实验台实验内容
1、观察径向滑动轴承液体动压润滑的形成过程和摩擦状态。
2、测定和绘制径向滑动轴承周向油膜压力分布曲线。
3、观察径向滑动轴承轴向油膜压力分布情况。
4、了解径向滑动轴承的摩擦系数f的测量方法和摩擦特性曲线的绘制方法。
5、观察载荷和转速改变时油膜压力的变化情况或油膜厚度。
6、最小油膜厚度测定及滑动轴承的运动模拟。
二、液体滑动轴承测试实验台性能特点
1、可同时进行径向和轴向油膜压力分布、最小油膜厚度及其摩擦特征曲线的测试分析实验，实现滑动轴承的综合性实验。
2、采用双测点定位测量法测定最小油膜厚度及位置，填补了滑动轴承实验教学的空白。
3、采用实验台面板数显和仪表进行数据采集，实现手动试验。
4、采用弹性加载系统，能有效减小加载力的波动，使机械运行平稳，测试数据稳定。
三、液体滑动轴承测试实验台技术参数
1、直流电动机功率：N =355W
2、加载传感器：量程：0-980.0N（100kg） 精度：0.05%
3、压力表：0-0.6Mpa
4、千分表：0-10mm
5、实验轴瓦：内直径d=65有效长度B=167亮泽度7 材料2QSr6-6-3
6、测力杆上测力点与轴承中心距离：L =120mm
7、外形尺寸：510×540×110mm
8、重量：55kg
