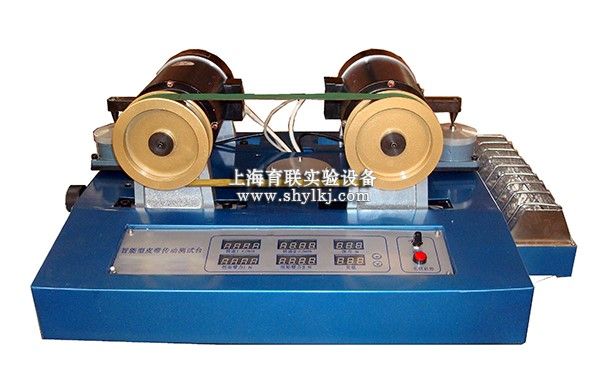

SHYL-PDCB智能型皮带测试实验台

SHYL-PDCB智能型皮带测试实验台

智能皮带传动综合性能分析实验台，该基本型皮带测试实验台基础上改型，增设计算机处理功能，利用测力传感器采集数据，分析、绘制曲线。

一、智能型皮带测试实验台实验内容：

1.皮带传动滑动曲线和效率曲线的测量绘制以及打滑对传动效率的影响。

2.皮带传动运动模拟：该实验装置配置的计算机软件，通过数模计算作出带传动运动模拟，可清楚观察皮带传动的弹性滑动和打滑现象。

3.皮带传动受力分析实验：测定有效圆周力、**有效圆周力和张紧力，计算带与带轮之间的滑动摩擦系数或当量摩擦系数和传递的**功率。

二、智能型皮带测试实验台性能特点：

1、采用传感器和A/D采集并转换成主动带轮和从动带轮的驱动力矩和阻力矩数据，采用角位移传感器和A/D板采集并转换成主、从动带轮的转数。最后输入计算机进行处理作出滑动曲线和效率曲线

2、可通过计算机测试分析软件进行皮带传动的运动模拟，可观察弹性滑动及打滑现象。

3、计算机测试分析软件功能强大，可自动或人机结合进行测试分析、理论仿真、保存数据和提交实验报告。

4、基本实验

（1）利用拉压传感器独特的张紧力测试装置，来测试皮带的张紧力，能实现皮带传动受力分析实验。

（2）可对电动机和发电机的扭矩进行有效的测定，测力百分表装置采用特殊的防震措施，使指针读数清晰稳定。

（3）可对皮带进行受力分析；

（4）配有不同直径的平皮带轮和三角带轮，做不同带传动的实验。

（5）采用直流调速电路和光电测速电路，对电机进行转速控制并显示其转速。

三、智能型皮带测试实验台主要技术参数：

1、带轮直径：D1=D2=120mm

2、百分表量程：0-10mm

3、驱动电机功率：355W

4、调速范围：0-1500rpm

5、负载电机功率：355W

6、负载变动范围：0-300W

7、张紧力传感器：0-60N 精度：0.3%

8、传感器量程：50N 精度：0.1%

9、实验台外形尺寸：740×475×305mm

实验台重量：42kg
