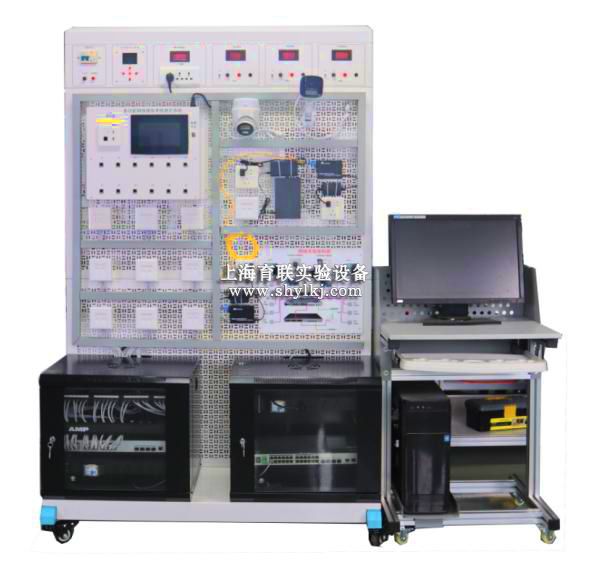

SHYL-BX96综合布线及网络通信系统实训考核装置

SHYL-BX96综合布线及网络通信系统实训考核装置

一、设备参数

1、设备采用开放式网孔开型台架、网络设备、工业铝型材支架、高级喷塑钢网孔挂板、电源控制器、配备工业用电源模块、辅材及工具等组成；配备有移动脚轮，方便移动及安装。

2、能够使学生完成设备与信息盘间的安装与布线、进线水平布线的敷设及建筑物子系统中光缆、电缆、通讯线等敷设等项目，并可通过垂直子和水平布线系统对系统进行拓展，综合其它管理级别的设备，从而掌握其各系统接线技术要点。

3、网络运维管理系统的核心目标围绕稳定性、效率性、安全性展开：

网络可用性：通过实时监控和冗余设计，确保设备/服务可用性≥99.9%；

性能优化：动态调整带宽分配，实现网络吞吐量提升20%-30%；

安全防护：集成入侵检测(IDS)和防火墙策略，阻断95%以上的外部攻击；

故障响应：建立自动化告警机制，故障平均修复时间(MTTR)≤30分钟。

部署统一监控平台和配置基线管理，

4、基本设备：路由器、交换机、摄像头、三层管理交换机、光电转换器、集线器，电脑等。

5、电源：AC220V±5%、具有漏电保护

6、外形：1200×680×1800（mm）

7、多功能网络接线考核测试系统

1）7寸多功能网络测试（彩色LED色块显示连线，共54路）1台，每芯线端接对应彩色LED，直观持续显示端接连接状况和线序，同时显示6根双绞线全部端接情况，直观判断通信网络双绞线的跨接、反接、短路、断路等故障。

2）软件平台内有考核设置功能，考核模试选择，具有直观判断通信网络双绞线的跨接、反接、短路、断路等生成检测报表，并可上传至上位机，也可在本机内查询判断结果。

3）支持能够制作和测量至少6组RJ45跳线，对应指示灯显示两端RJ45接头的压接线端接连接状况和线序，每根跳线对应6组48个指示线路直观和持续显示连接状况和线序，共有6组指示灯分为6组链路，同时显示6根跳线的全部线序情况，能够直观判断双绞的跨接、反接、短路、断路等故障。

4）支持具有实训考核评定功能，设备内置WIFI无线信号传输模块，教师可通过上位机考核系统，实时监测多组学生实训情况，同时支持各类技能大赛现场实施评判、管理、打印功能。

5）支持测试结果以TCP协议传输至教师计算机管理端软件中。支持数据管理，能新建项目目录分类，能新建项目包括项目名称、项目描述、项目上级目录、评分策略选择、选择导入测试结果。能显示测试结果，包括设备号、IP地址、S/N序列号、链路1至链路6的分数统计，客观分、主观分、总成绩的统计管理。能根据设备号、IP地址、S/N序列号等形式进行模糊查询，能支持测试结果上传、打分表下载以及成绩单下载；能新建评分策略包括客观分评分要素，链路1-链路6评分定义，主观分自定义统计。能查看策略评分准则，包括客观分、主观分等评分要素的查看。

二、设备配置：

三、实训项目

1.         光端机、收发器传输过程的模拟

2.         网络布线与数据运维管理

3.         AP接入管理测试

4.         测试报告的制作实训项目

5.         网络拓扑结构绘制

6.         交换机配置管理

7.         路由配置与LAN管理

8.         采用T568A、568B两种标准制作水晶头实训项目

9.         监控软件的操作

10.     故障的判断与处理

11.     系统的设计与连接
