SHYL-LYL2型楼宇给排水监控系统实训装置

一、楼宇给排水实训装置,弱电系统实训装置,楼宇实训设备组成:

本楼宇给排水实训装置,弱电系统实训装置,楼宇实训设备控制部分全部采用实物,控制对象采用仿真模型,整个实训装置主要由DDC控制器、仿真水箱、多种水位传感器、多种电动水阀等组成。

二、楼宇给排水实训装置,弱电系统实训装置,楼宇实训设备系统实训功能:

能进行各种给排水系统控制操作演示、DDC控制器的操作与编程、给水控制、排水控制、气压给水控制、热水供水控制、水位传感器的安装与连接,系统软件的组态、配置与控制,线路的设计与连接、故障的设置、判断及排除等实验和实训,并可与楼宇自控系列中的其它设备联网进行各种综合实训。

1、给排水模拟板:

大型的给水系统控制模拟板、排水系统控制模拟板、气压给水系统控制模拟板和热水供水系统控制模拟板,要求能完全模拟真实给排水系统的工作过程、所有的水箱要求能在DDC的控制下显示水位高度、所有的空压机和水泵也要求在DDC的控制下自动旋转。水箱系统及要求采用仿真立体模型并配有显示系统、所有的水泵、空压机也要求全部采用仿真动态模型、仿真动态风压机配置一台、仿真动态水泵配置十台、仿真压力水箱配一个、热水箱配置二个、高位水箱配置二个、蓄水池配置一个。

2、HW500DDC控制器:

配置: DO配17个点、DI配8个点。楼宇给排水监控系统实训装置

3、P4服务器电脑:

内配置支持DDC的客户端组态软件一套、PCLTA-20网络适配器一块、DDC配置软件一套和控制程序一套。并能联接客户端电脑4、各种水位传感器:

采用工程实际主流应用的全真水位传感器,布局要求能让学生反复拆装而不易损坏,并能与相关器件联成真实线路进行全真动作、水位传感器的类型不能少于五种。

三、楼宇给排水实训装置,弱电系统实训装置,楼宇实训设备技术指标:

工作电压:单相三线220V±5%  50Hz

整机容量:<300W

外型尺寸:150×70×180cm3

安全保护:具有漏电自动保护装置

故障设置:具有故障设置系统

可扩展,可兼容,LON总线通讯方式

输出,8点、IO/DO   输入,17点AI/DI

信号方式;干触点/0-20MA/0-10A/发10K

四、楼宇给排水实训装置,弱电系统实训装置,楼宇实训设备实训项目

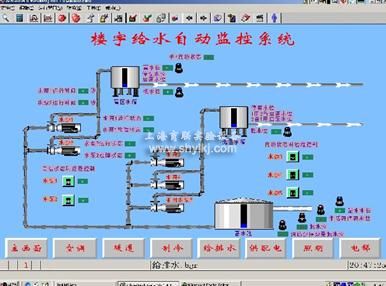

楼宇给水自动监控

1、按线路图将各部分连线操作实训;

2、高区水箱水位自动控制操作实训;

3、中区水箱水位自动控制操作实训;

4、水泵3和水泵5的定时切换操作实训;

5、蓄水池水位自动控制操作实训;

6、故障状态下系统的运行操作实训;

7、手/自动状态下系统的运行操作实训;

8、观察水泵的累计运行时间操作实训;

9、线路故障的判断与处理实训;

10、操作错误的判断与纠正实训。

楼宇排水自动监控

11、按线路图将各部分连线操作实训;

12、污水泵启/停控制操作实训;

13、故障状态下系统的运行操作实训;

14、手/自动状态下系统的运行操作实训;

15、观察水泵的累计运行时间操作实训;

16、线路故障的判断与处理实训;

17、操作错误的判断与纠正实训。

楼宇气压给水自动监控

18、按线路图将各部分连线操作实训;

19、水泵启/停自动控制操作实训;

20、空压机的起停控制操作实训;

21、故障状态下系统的运行操作实训;

22、手/自动状态下系统的运行操作实训;

23、观察水泵的累计运行时间操作实训;

24、线路故障的判断与处理实训;

25、操作错误的判断与纠正实训。

楼宇热水给水自动监控

26、按线路图将各部分连线操作实训;

27、热水器冷水阀启/闭自动控制操作实训;

28、电加热器通/断自动控制操作实训;

29、热水箱补水泵启/停自动控制操作实训;

30、故障状态下系统的运行操作实训;

31、手/自动状态下系统的运行操作实训;

32、观察水泵的累计运行时间操作实训;

33、线路故障的判断与处理实训;

34、操作错误的判断与纠正实训。

35、五种液位传感器的安装与连接操作实训;

36、线路故障的判断与处理实训;

37、操作错误的判断与纠正实训。

SHYL-LYB2型弱电井中垂直工作区系统实验实训装置

一、楼宇给排水实训装置,弱电系统实训装置,楼宇实训设备系统功能:

楼宇给排水实训装置,弱电系统实训装置,楼宇实训设备能进行大对数配线架和大对数电缆的配线、理线、打线、轧线操作,能进行各种线槽的敷设、各种线管的敷设、配电箱的安装、穿线、敷线、线端的连接等实训,能进行各种线路的设计和连接、线路故障的判断及排除等实验和实训。并可与布线系列中其它设备联网进行各种综合实训。

二、楼宇给排水实训装置,弱电系统实训装置,楼宇实训设备实训项目

实训项目一:大对数电缆理线、打线、轧线操作

实训项目二:配线架标签制作操作

实训项目三:线管的布线操作

实训项目四:线槽的布线操作

实训项目五:配电箱的安装

实训项目六:弱电井设备安装操作 实训项目七:跳线连接操作

实训项目八:线路故障的判断与处理

实训项目九:线路的测试实训项目

实训项目十:测试报告的制作实训项目

实训项目十一:按线路图将各部分连线

实训项目十二: 设计并安装一个简易应用系统

三、楼宇给排水实训装置,弱电系统实训装置,楼宇实训设备技术指标:

工作电压:单相三线 220V ± 5% 50Hz

整机容量:< 100W

外型尺寸: 180 × 70 × 180cm 3

安全保护:具有漏电自动保护装置

故障设置:具有故障设置系统
